2.系統介紹
2.1 系統實現功能
◆ 多參數監測:
區域監測主機上集中顯示被測各點的氣體濃度狀態、溫濕度等;并可通過app進行查看
◆ 全方位預警互聯功能
1)現場檢測儀濃度超標報警,跌落報警,SOS呼救報警、位移報警等提示、并將報
警信息發送給周圍其它設備;
2)周圍其它設備收到預警信息發出報警;
3)區域監測主機收到預警信息發出報警;
4)移動app或遠程云監測收到預警信息發出告警;
◆ 數據存儲功能:
儀器設備可存儲被測點定時存儲或報警觸發的濃度值,以便進行數據查詢,標配存儲10萬條數據,本機還可顯示實時曲線;
◆位置追蹤:
GPS/北斗實時定位,通過app或后臺掌控工人與儀器位置,提高應急搶險效率;
◆ 云平臺系統:
通過4G網絡傳輸?shù)皆破脚_(tái),實現遠程監控現場工況,根據環境監測數據,定位等信息,迅速?zèng)Q策;可在系統下查看歷史記錄,歷史記錄云平臺默認保存2個月,可根據要求及時下載歷史記錄保存;
◆ 距離較遠時,增加數據中繼路由,可為其它設備提供數據傳輸中繼,附加值高;
2.2 作業流程
2.2.1 預查
受限空間作業開始前,先用泵吸式PTM600-S對受限空間進行采樣檢測,以檢測密閉空間中的氧氣,硫化氫和可燃?xì)猓部梢詸z測密閉空間的VOC揮發性有機化合物。確定安全后,工人可以進入作業。
2.2.2 進入
作業中,監測主機在受限空間外。施工工人佩戴一臺便攜式檢測儀PTM600-S進行作業,隨時檢測所處環境的氣體濃度狀況,外邊監護人員可通過手機或ipad進行查看監測數據。必要時,可在內部增加中繼設備延長傳輸距離。
2.2.3 聯動預警
一旦任意一個檢測點的氣體濃度超標,儀器就會報警,通過儀器內部無線網絡,報警信號會迅速傳給網內其它的儀器,形成聯動預警,所有工人可以同時進行撤離。
2.2.4 遠程監測
所有設備測量數據及視頻圖像可遠程至后臺。管理中心就可以遠程及時發現和處理現場事故。從而保障有關清洗作業的安全有序進行。
2.3系統產品清單

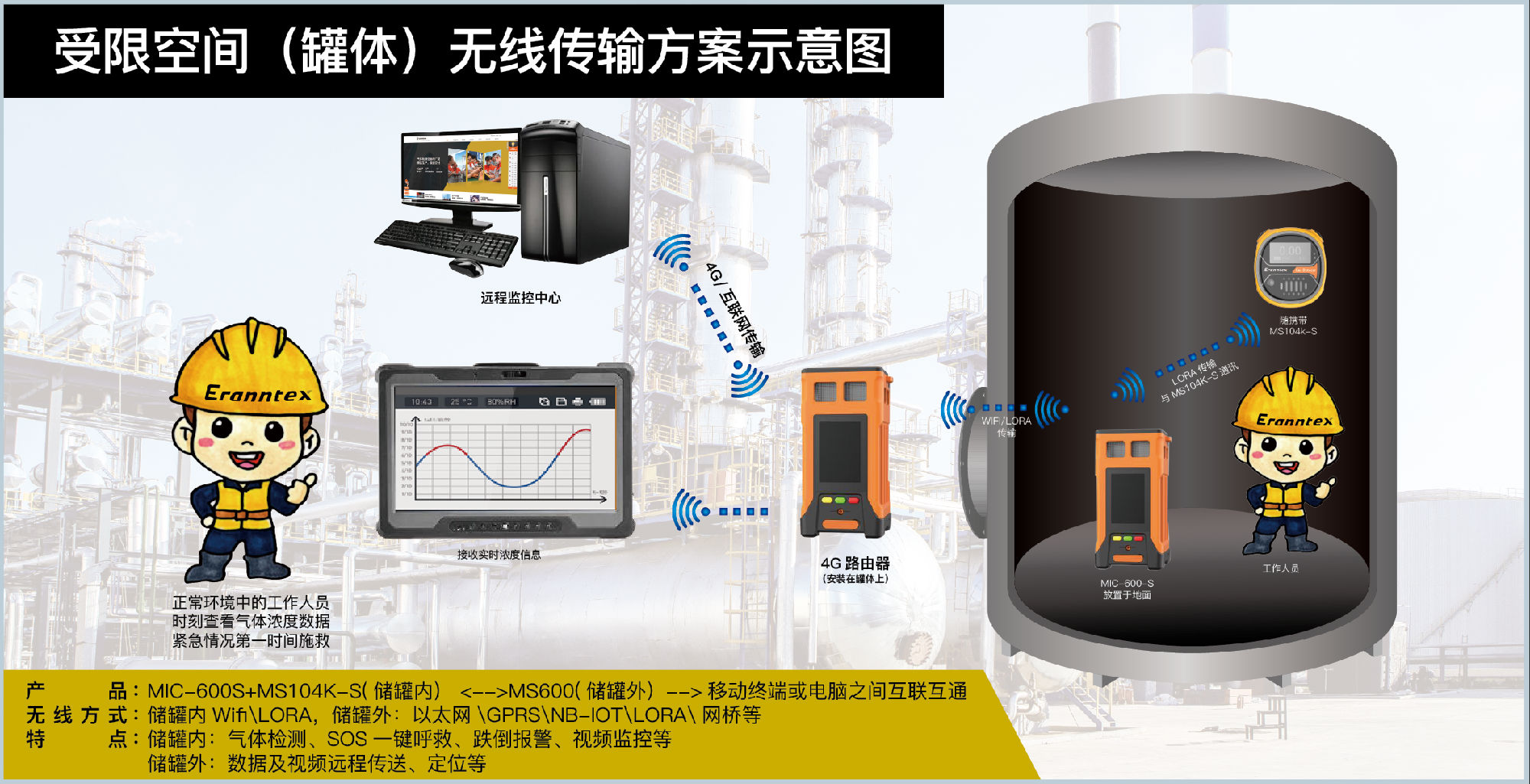

系統由區域監測主機,區域監測中繼,便攜氣體檢測儀、移動APP及云平臺等部分組成。示意圖如下:
系統產品清單 | |||||
產品名稱 | 規格型號 | 布置位置 | 備注 | 數量 | 配置 |
區域監測主機 | PTM600-S | 受限空間外部 | 可配置傳感器,4G路由等 | 1 | 必配 |
區域監測中繼 | PTM600-S | 受限空間內部 | 數據中繼,采用網橋或MESH無線 | 1 | 選配 |
便攜式氣體檢測儀 | MS600或MS104K | 受限空間內部 | 氣體濃度、溫濕度檢測等 | 1 | 必配 |
移動APP及云平臺 | 監控平臺 | 可通過手機、ipad及電腦登錄系統查看 | 1 | 必配 |

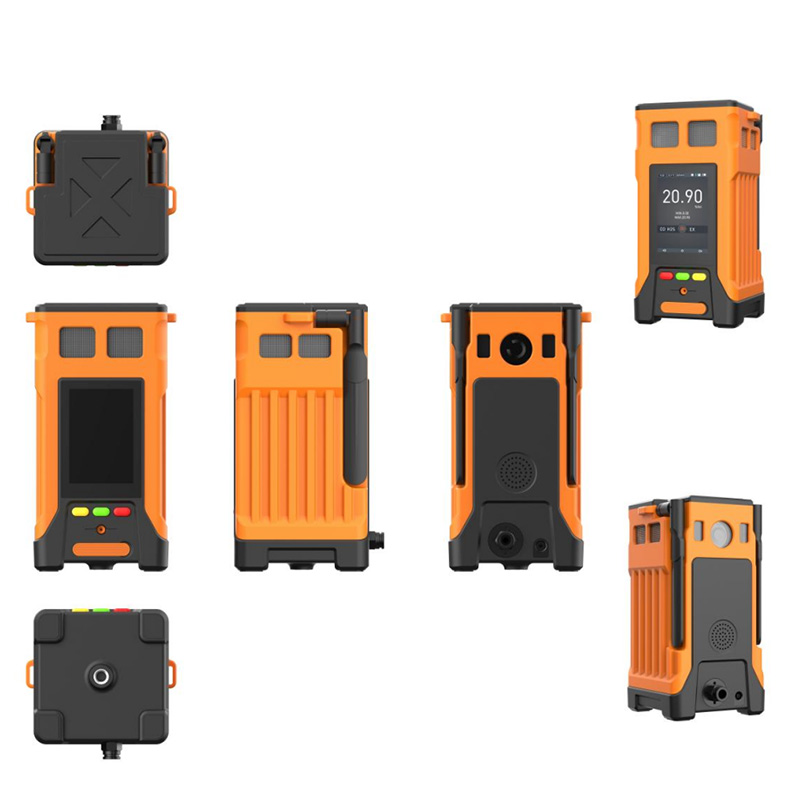

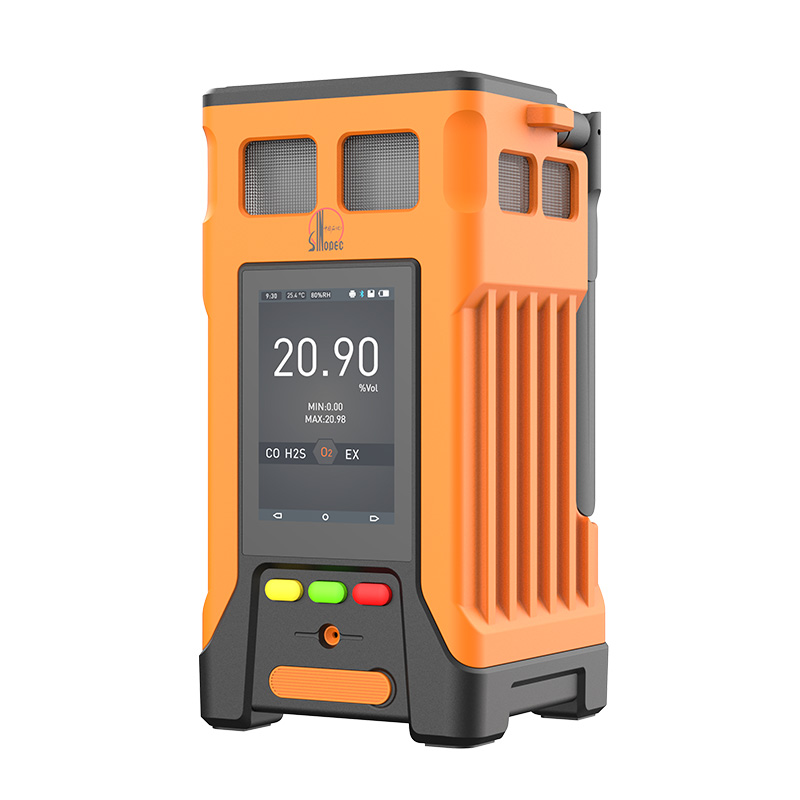

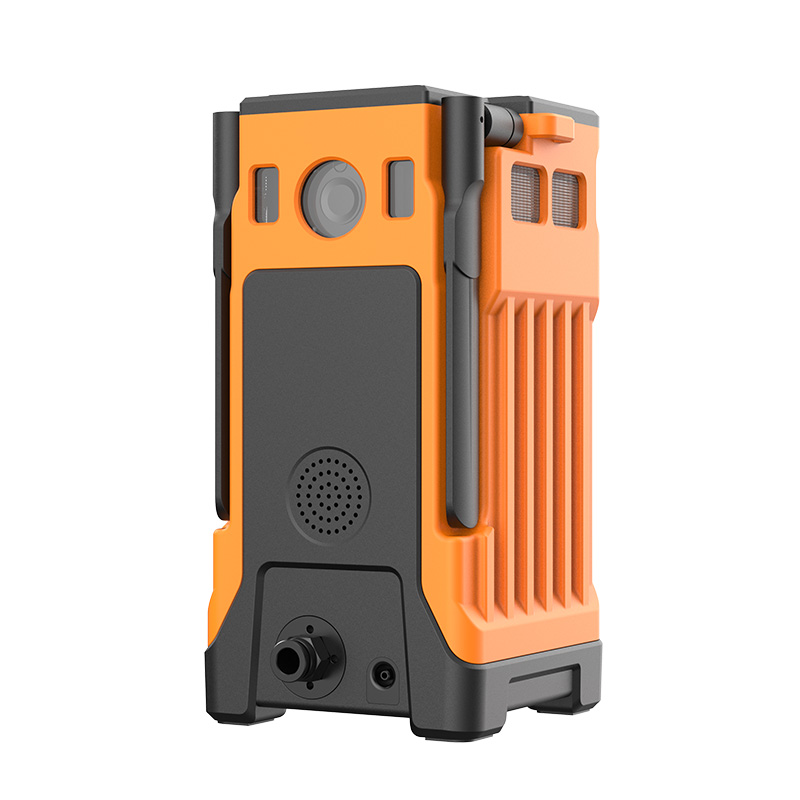

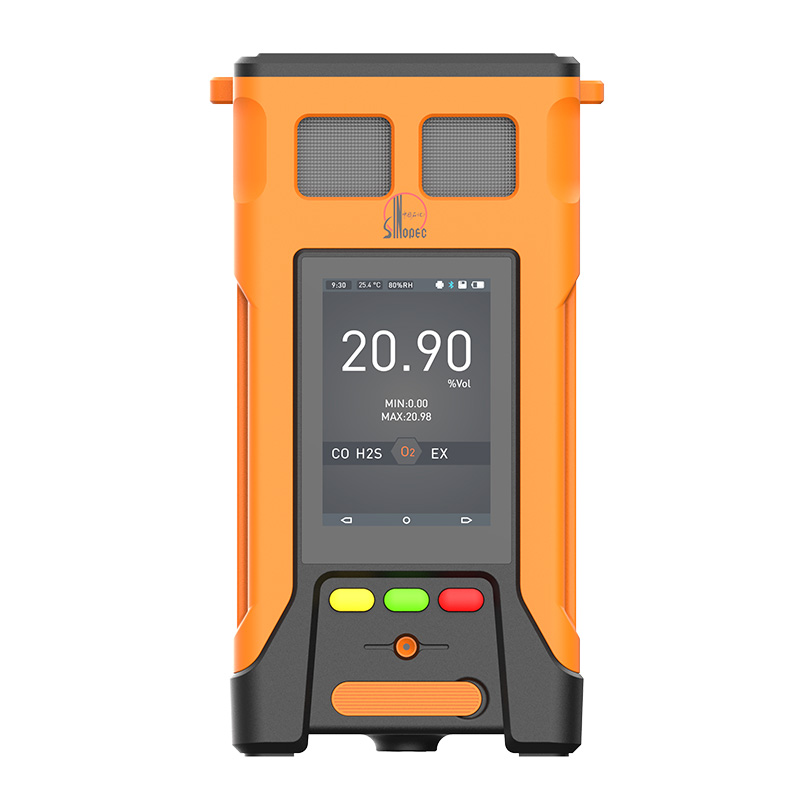

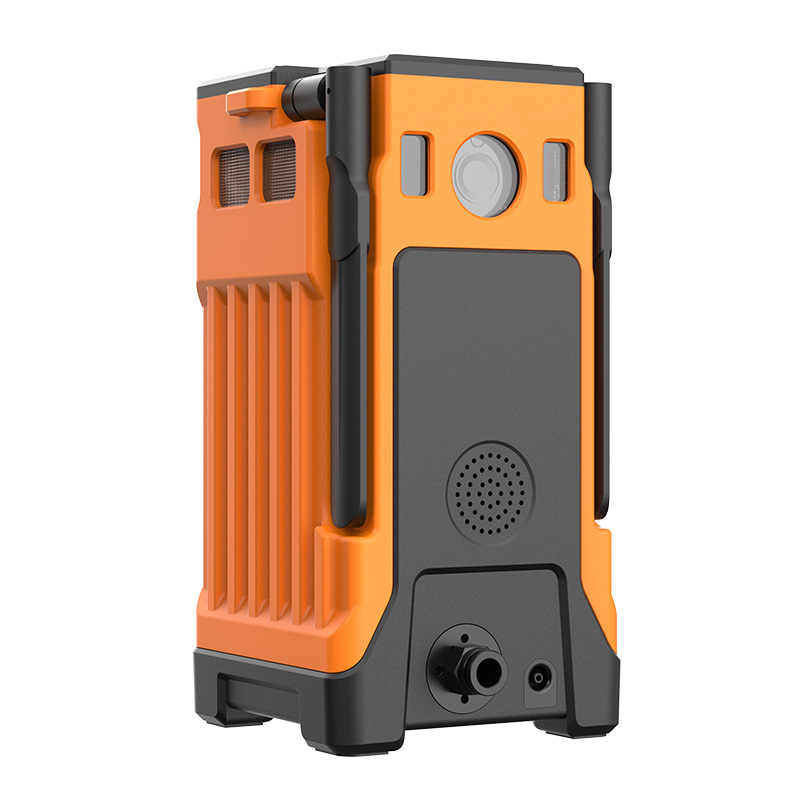

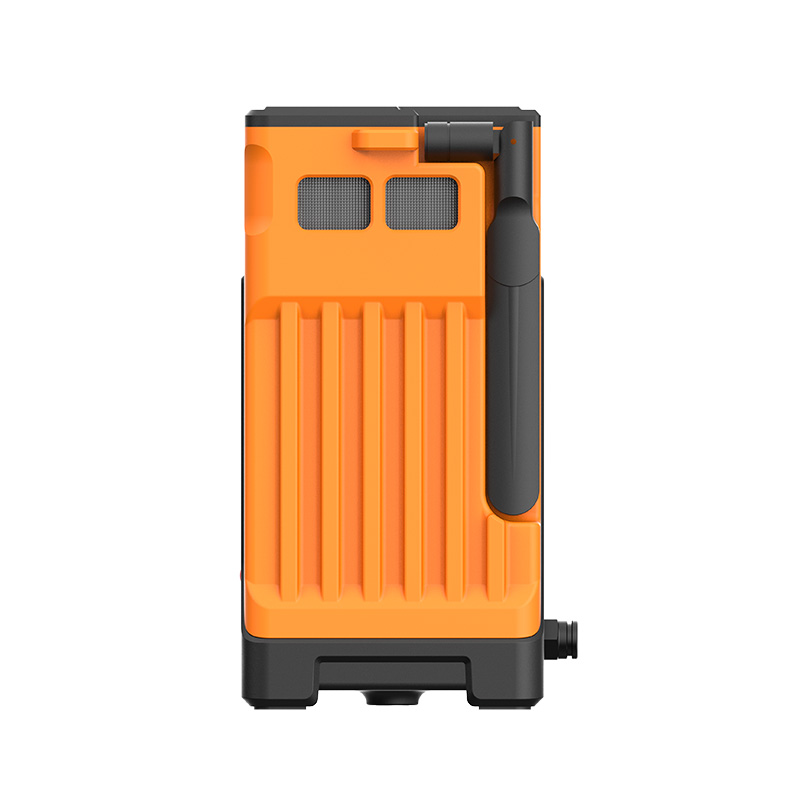

3.系統設備概述
3.1監測項目
? 硫化氫、一氧化碳、氧氣、可燃?xì)?可根據現場需求定制氣體)
? 位置監測
3.2 檢測方法
? 氣體采樣方法:泵吸式
? 檢測原理:電化學、催化燃燒,紅外等
3.3 主要技術參數
檢測氣體 | 硫化氫(H2S)、一氧化碳(CO)、可燃(EX)、氧氣(O2) | ||
檢測原理 | 硫化氫、一氧化碳、氧氣:進口電化學傳感器 可燃:進口催化燃燒 | ||
檢測量程 | 硫化氫:0~100PPM 一氧化碳:0~1000PPM 氧氣:0-25%VOL 可燃?xì)怏w:0-100%LEL | 分辨率 | H2S:0.1PPM CO:1PPM O2:0.01%VOL EX:0.1%LEL |
使用壽命 | 2年左右 | 精度 | ≤±2%FS |
重 復 性 | ≤±2%FS | 響應時間 | T90≤20秒 |
線 性 度 | ≤±3%F.S | 恢復時間 | ≤30秒 |
信號輸出 | 支持485,4-20mA,LORA無線傳輸; 本項目主要以4G網絡傳輸為主(其它無線傳輸功能可定制,比如:zigbee、433、WIFI等) | ||
工作條件 | 溫度:-20℃-50℃;濕度:0-90%RH(無凝露) | ||
防爆等級 | Exd IICT6 | ||
工作電壓 | 12~30V(DC直流,單臺設備的標準電源為24V,1A或大于1A 的直流開關電源) | ||
電源 | 10A鋰電池 供電,持續工作7天左右 | ||
防護等級 | IP66 防水濺和雨淋 | ||
視頻監測 | 220萬像素,支持紅外夜視,可定制云臺,變焦攝像頭 | ||
位置信息 | 支持GPS/北斗定位 |
